Flip-flop D

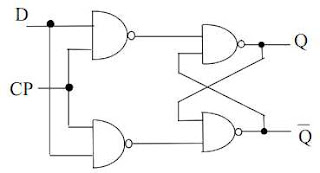

Nama  flip-flop  ini  berasal  dari  Delay.  Flip-flop  ini  mempunyai  hanya  satu  masukan,  yaitu D.  Jenis  flip-flop  ini  sangat banyak dipakai  sebagai  sel memori dalam  komputer.  Pada  umumnya  flip-flop  ini  dilengkapi masukan  penabuh  se-perti  ditunjukkan  pada  Gambar  6.10.  Keluaran  flip-flop  D  akan  mengikuti apapun keadaan D pada saat penabuh aktif, yaitu: Q+ = D. Perubahan itu terjadi hanya  apabila  sinyal  penabuh  dibuat  berlogika  1  (CP=1)  dan  tentunya  akan terjadi sesudah selang waktu tertentu, yaitu selama tundaan waktu pada flip-flop  itu.  Bila masukan D  berubah  selagi  CP  =  0, maka Q  tidak  akan  terpengaruh.  Keadaan Q selama CP= 0 adalah keadaan masukan D tepat sebelum CP berubah menjadi  0. Dikatakan  keadaan  keluaran Q  dipalang  (latched)  pada  keadaan D saat perubahan CP dari aktif ke tak-aktif.


Dapat dilihat bahwa sebenarnya flip-flop D berfungsi seperti apa yang dilakukan oleh  flip-flop JK bila masukan masukan K dihubungkan dengan komplemen masukan J.
